4 系列 B MSO 混合信號示波器
4 系列 B MSO 為臺式示波器的性能、分析功能和總體使用體驗樹立了全新的標準，非常適合調試和驗證嵌入式系統和功率轉換器。作為第二代產品，此儀器采用新處理平臺，其響應能力提升兩倍以上，顯著加快測量過程和數據傳輸，完全支持遠程操作和控制。提供 4 路或 6 路 FlexChannel® 輸入通道，讓您深入了解被測對象的設計質量。高分辨率 12 位采樣，搭配新款 13.3 英寸高清顯示器，能以更高對比度為您顯示精確的測量結果。此外，同步多通道頻譜分析有助于進行噪聲捕獲和射頻測量。卓越的測量性能與屢獲大獎的直觀用戶界面相結合，易于快速呈現準確的結果。
輸入通道

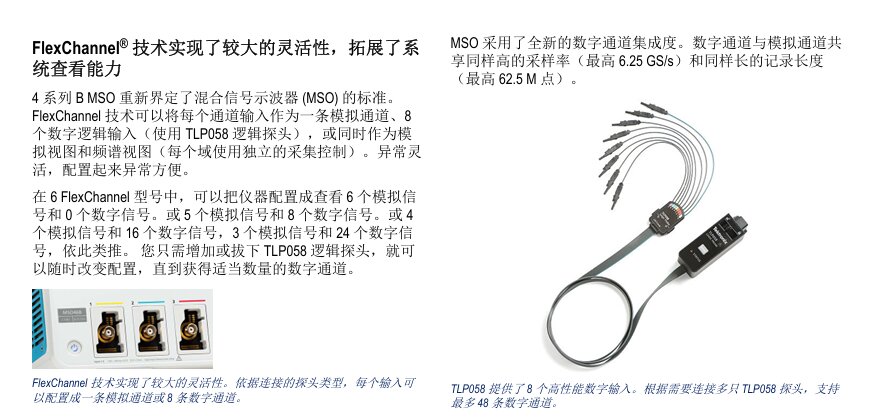

4 或 6 路 FlexChannel® 輸入
每個 FlexChannel 提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬
200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz（可升級）
采樣率
在所有模擬/數字通道上實時采樣率高達 6.25 GS/s
記錄長度
31.25 或 62.5 M 點
垂直分辨率
12 位ADC
高分辨率模式下高達 16 位
波形捕獲速率
>500,000 個波形/秒
任意/函數發生器
50 MHz 波形生成
波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖
數字電壓表
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
選配協議觸發、解碼和分析
I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、 USB、2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、NRZ、曼徹斯特、SVID、SDLC、1Wire、MDIO 和NFC
顯示器
13.3 英寸（338 毫米）光學粘合組件
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏
連接
USB 2.0 主控，USB 3.0 主控，USB 2.0 設備（6 端口）；
LAN（10/100/1000 Base-T 以太網；
HDMI；要求連接高清
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻，射頻對時間；
輔助觸發 ≤300 VRMS（僅邊沿觸發）
保修
1 年（標準）
